+38 096 9474818 Проволока из низкоуглеродистой стали холоднотянутая периодического профиля для армирования железобетонных конструкций ВР-1 ГОСТ 6727-80
Проволока стальная низкоуглеродистая ВР-1. Применяется в армировании железобетонных изделий и конструкций, армировании фундаментов, перекрытий. Проволока ВР-1 нашла широкое применение в изготовлении сварных и кладочных сеток. Кроме того проволока ВР-1 применяется при заливке полов, для армирования кирпичной кладки. Проволока ВР-1 используется при изготовлении сварных арматурных каркасов с точечным видом сварки. Номинальные диаметры проволоки: 3мм, 4мм, 5мм.

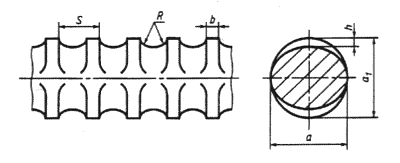

Основные параметры и размеры проволоки должны соответствовать указанным в таб.1. Обозначения размеров проволоки приведены на чертеже.
Таблица 1, мм.
| Номинальный диаметр проволоки | Номинальный размер a | Предельные отклонения на размер a | Глубина вмятин h | Предельные отклонения до глубины вмятин | Номинальный шаг вмятин s | Предельные отклонения по шагу вмятин | Длина выступа b | Предельные отклонения по длине выступа |
|---|---|---|---|---|---|---|---|---|
| +0,03 | ||||||||
| 3,0 | 3,0 | -0,09 | 0,15 | 2,0 | 0,6 | |||
| +0,04 | ||||||||
| 4,0 | 4,0 | -0,12 | 0,20 | 2,5 | 0,8 | |||
| +0,05 | +0,05 | ±0,2 | ±0,2 | |||||
| 5,0 | 5,0 | -0,15 | 0,25 | -0,02 | 3,0 | 1,0 |
Примечание. Номинальный шаг вмятин s и радиус сопряжения поверхности вмятин с выступами R являются справочными величинами для конструирования профилирующего инструмента и на проволоке не проверяются.
Радиус сопряжения поверхности вмятин с выступами R для проволоки всех диаметров должен быть равен (2,5±0,5) мм.
Допускается относительное смещение противоположных вмятин до 0,5S и расположение их по винтовой линии оси проволоки.
Разность размеров a и a1 не должна превышать поля допуска на размер a.
Механические свойства проволоки должны соответствовать указанным в табл. 2.
Таблица 2
| Номинальный диаметр проволоки, мм | Разрывное усилие P, гН (кгс) | Усилие, соответствующее условному пределу текучести P0,2, гН (кгс) | Число перегибов | Относительное удлинение d100, % |
|---|---|---|---|---|
| не менее | ||||
| 3,0 | 39(400) | 35(355) | 4 | 2,0 |
| 4,0 | 71(720) | 62(630) |
| 2,5 |
| 5,0 | 106(1085) | 97(985) |
| 3,0 |
Допускаются риски и царапины глубиной не более половины предельных отклонений на размер a и налет ржавчины.
